Advantage基础处理

参考：

1 打开文件

.VGD是原始数据。
- 其中XPS Survey.VGD是全谱，覆盖较宽的结合能范围；
- C1s Scan.VGD等是窄谱，只测一个峰附近的较小能区，用更高能量分辨率、更多采样点，专门看该元素的化学态和峰形。
.vgp是工程文件。包括分析步骤与结果。

建议从File-Open打开.VGD，直接拖入Advantage会闪退。

可能出现版本不兼容提示，但一般不用管：

1
2
3

This version of Avantage (v5.948: Build 06186) is earlier than the version
that the data was acquired or last processed with (v5.9931: Build 06755).
This could possibly cause data loading and/or processing problems.

2 电荷矫正

以C1s进行电荷矫正。

首先最大化C1s图谱，右键选择Show XPS Knowledge for this spectrum，找到C-C标准结合能（284.8 eV），我们将用它进行电荷矫正。也可以访问XPS 元素表 | 赛默飞 | Thermo Fisher Scientific - CN ^[4]查询。

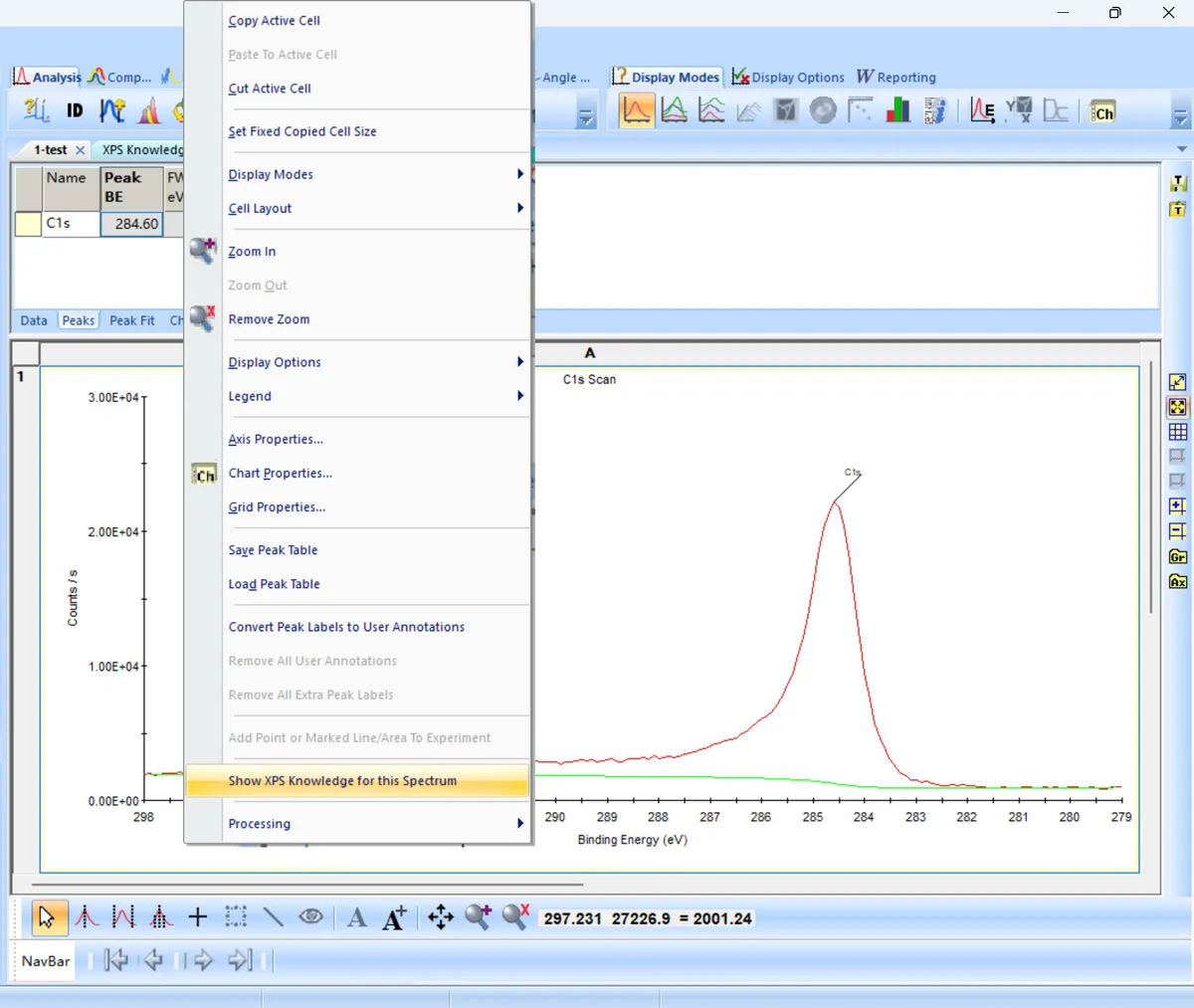

图1 Show Knowledge

然后回到图谱，可用Select Peak功能初步观察自己的峰位置。

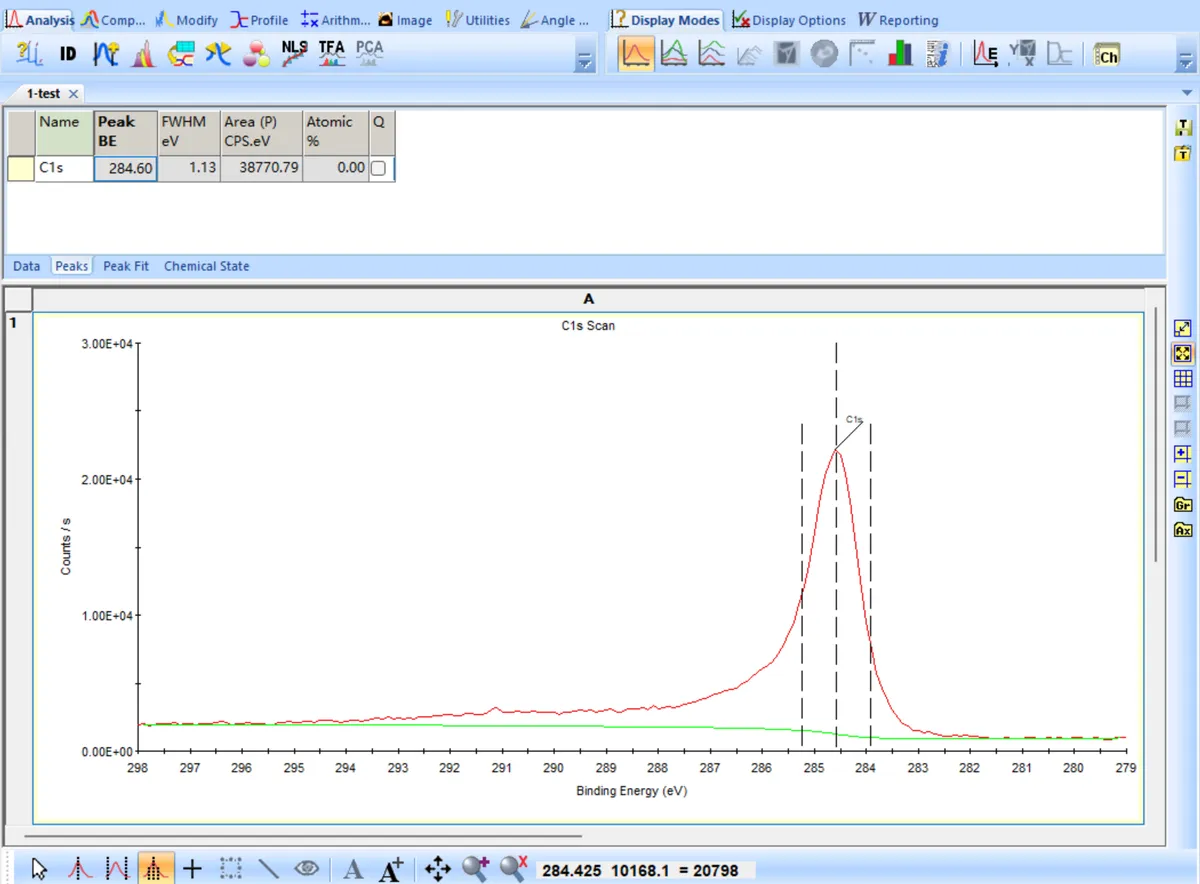

图2 Select Peak

2.1 添加基线

先以C1s添加基线（扣背底）：Peak Add：Add -> Close

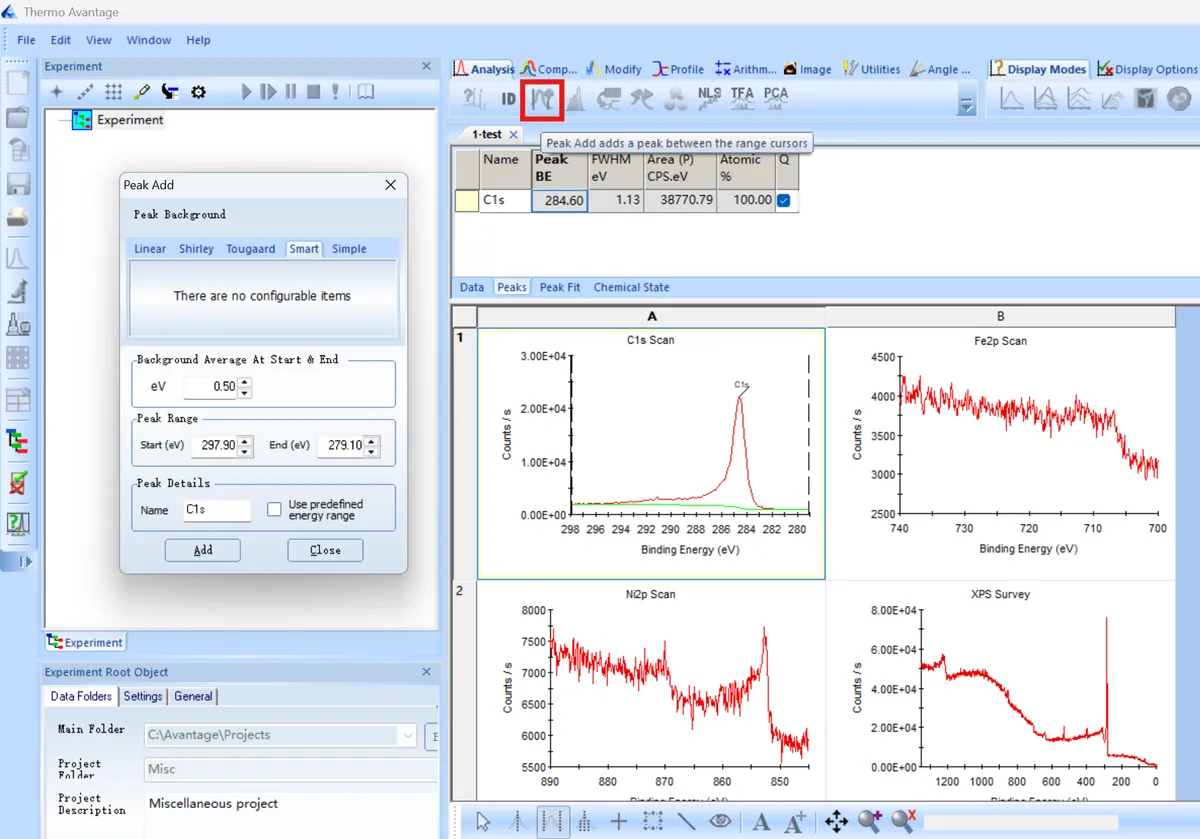

图3 Peak Add

2.2 拟合

对C1s进行峰形拟合。图中红线是原始数据，蓝线是拟合数据，橙线是峰。

Peak Fitting：

Add Fitted Peak -> Add Single Peak 刚才已经加了一个峰，现在点一次就是两个峰
Fit Peaks -> Fit This... -> Ok 得到C1s Scan A

2.3 电荷矫正

全选当前峰（图的左上角），进行电荷矫正：Charge Shift -> 勾选Allow shifts of non-integral chan... -> 输入与284.8最近的峰与其差值（e.g. 下图中应+0.18eV） -> Accept & Close

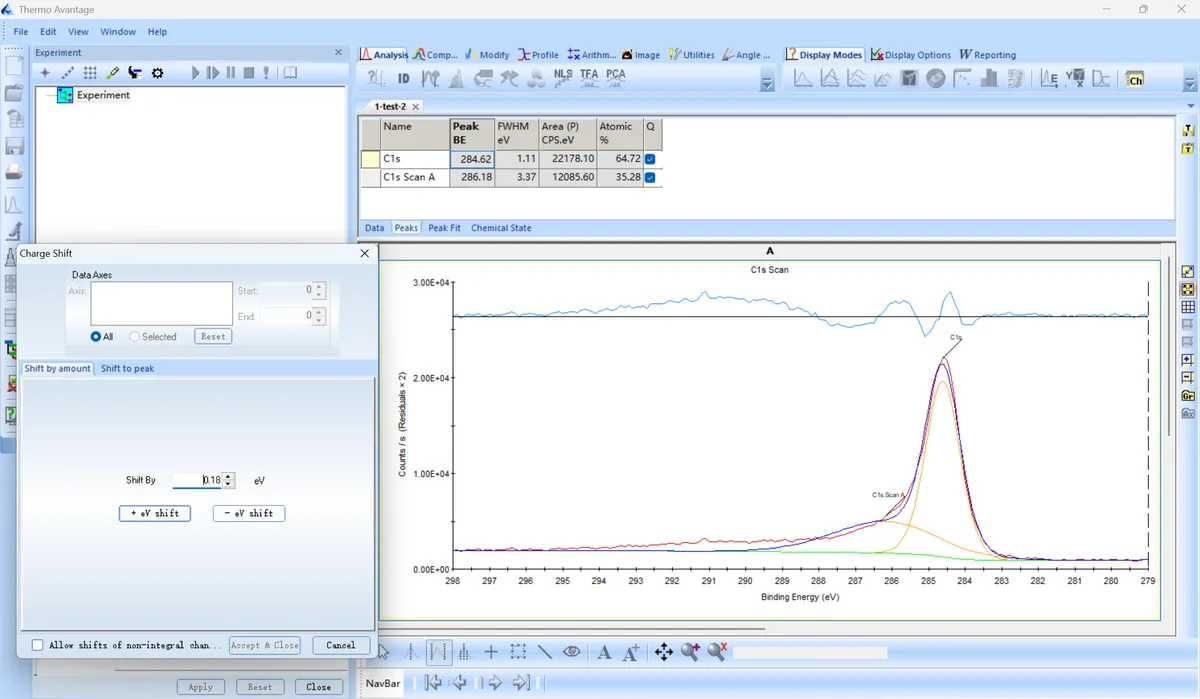

图4 电荷矫正

3 其他峰的分峰处理

3.1 添加基线

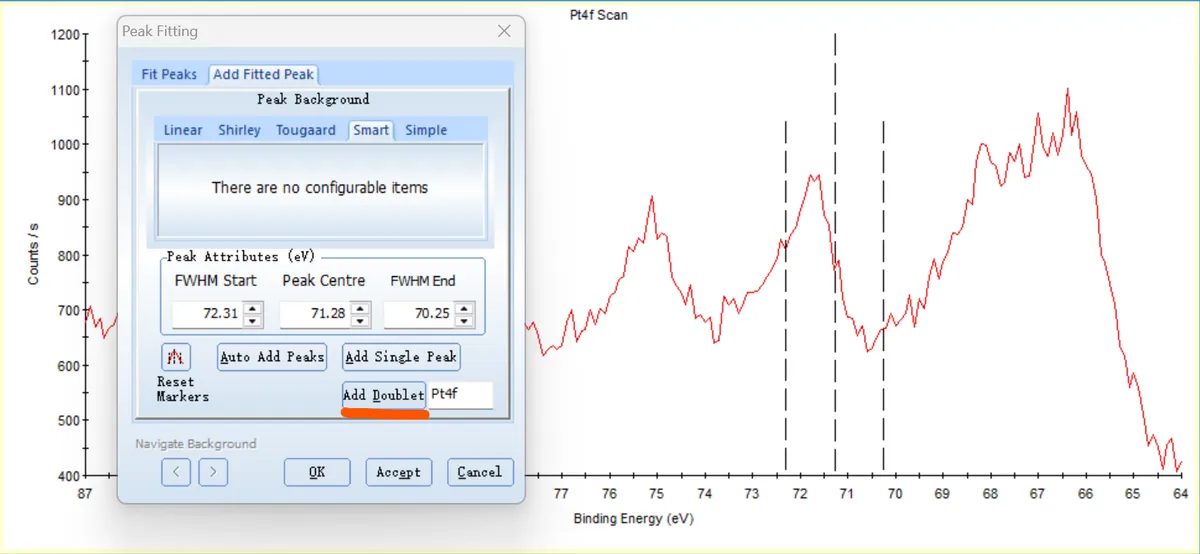

s峰为单峰，p/d/f峰为双峰。

后略，因为转向XPS Peak了。

XPS Peak41 分峰

参考教程：XPS——x射线光电子能谱分峰拟合-经验分享-读懂XPS结合能表-第一期_哔哩哔哩_bilibili ^[5]

下载：XPS分峰软件XPSpeak41-生命科学与化学学院 ^[6]

导入经过电荷矫正的txt数据：`Import ASCII
设置背底：主要调整High BE和Low BE，Type=Shirly、Slope=0一般不调整。两个BE不可离峰过近。

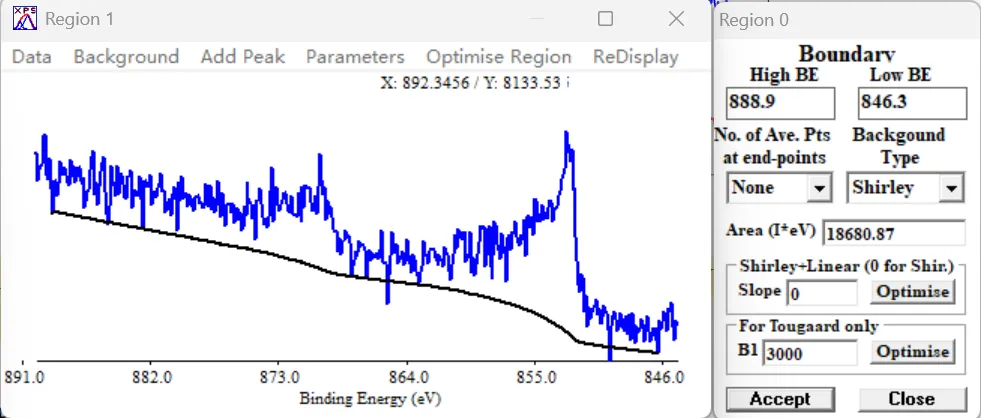

图5 XPS Peak扣除背底

分峰拟合：逐个Add Peak

确定3/2对应的1/2之依据： $E(2p\frac{1}{2})-E(2p\frac{3}{2})=17.3eV$
卫星峰：X射线靶所致，也要拟合

导出数据：Export(Spectrum)

例：Ni2p

以Ni2p为例演示一遍：

按顺序加：Ni0 双峰 + Ni2+ 双峰 + 2 个 Sat.

注：FWHM味半峰宽；= 需要勾选constrained

#	Peak	Position	FWHM	Area
Ni0 3/2	Peak 0	852.8, fix
Ni0 1/2	Peak 1	= Peak 0 + 17.3	= Peak 0	= Peak 0 / 2
Ni2 3/2	Peak 2	855.45, fix
Ni2 1/2	Peak 3	= Peak 2 + 17.3	= Peak 2	= Peak 2 / 2
Sat.	Peak 4	861.0
Sat.	Peak 5	880

PS：个人认为应该在加卫星峰前optimize一次，以保证主峰强度高于卫星峰。
PPS：视频评论说“在XPSpeak里面Lorentzian-Gaussian比值最好固定在20% 比较好。Lorentzian成分反映谱峰固有属性，而Gaussian成分反映仪器自身特性。一般测量里谱仪特性占大头，所以主要以高斯型来拟合更合理。我一开始也是不固定，后来发现固定20%反而结果拟合会更贴切，分享下。”

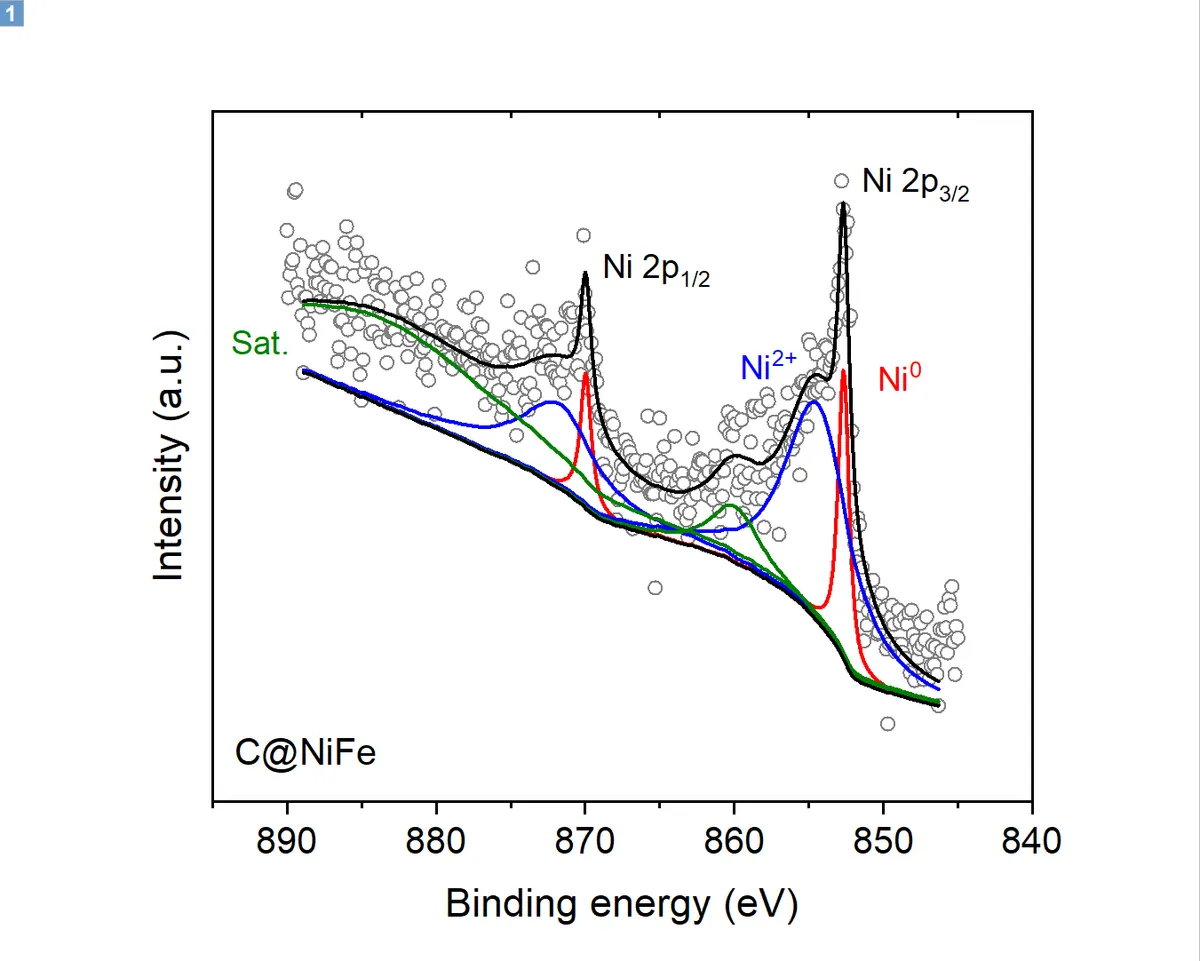

全部Accept后，Optimize All。蓝线是原始数据，黑粗线是拟合数据。
为提升拟合效果，可逐渐放开约束：
- 放开Peak2、Peak0的fix
- 放开Peak1、Peak3 FWHM与Peak0、Peak2的相似（原则上应该相似），自己调整后fix
  - （我认为这一步不要放开为好）
- 放开Peak1、Peak3 L/G的fix
